0.71円形TFT LCDモジュール

♦解像度: 160x160 TFT
♦インターフェイス: SPI
♦表示方向: すべて
♦駆動IC：GC9D01
♦タッチスクリーン : タッチスクリーンなし（カスタマイズ可能）

お問い合わせを送る

製品説明

ENH-TV0071A004説明

製品パラメータ:

画面サイズ: 0.71インチ

アクティブなディスプレイ領域の対角線の長さ (約 18.03 mm) を指し、超小型ディスプレイとして分類されます。-

解決：160（RGB）×160ピクセル

このような小さなサイズでこの解像度を達成すると、非常に高い解像度が得られます。ピクセル密度従来の文字や低解像度の画面よりもはるかに優れた表示効果を実現します。-

視野角: すべての-視野角

通常、次の使用を意味します。IPSまたは同様の高度なワイドビューテクノロジー。-色とコントラストはどの方向（上下左右）から見ても一貫性が高く、色ずれや減光が最小限に抑えられるため、ユーザーエクスペリエンスが大幅に向上します。

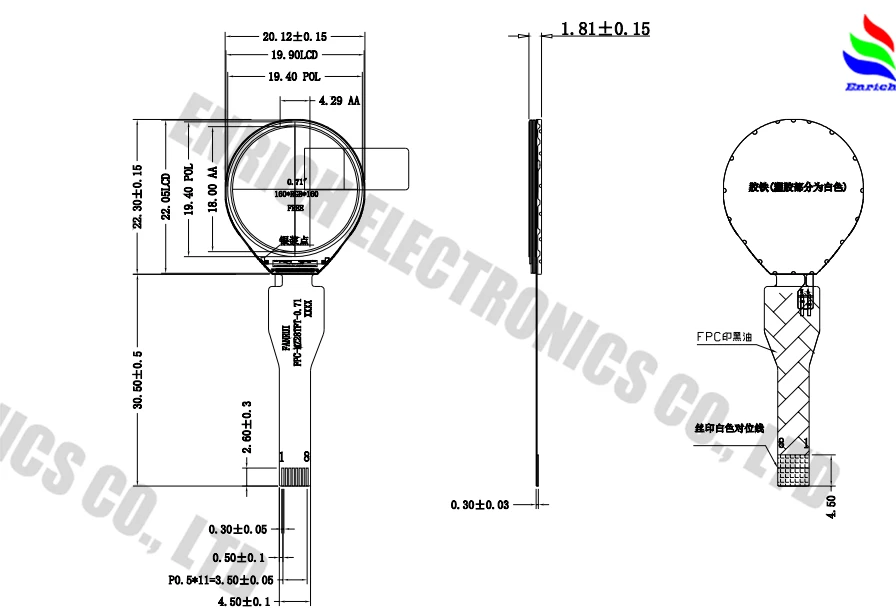

外形寸法：20.12mm×22.3mm×1.81mm

これは重要な機械的パラメータです。20.12mm×22.3mmドライバー回路とベゼルを含む合計寸法を表しており、製品構造エンジニアに正確な取り付け穴の仕様を提供します。の1.81mm厚さは適切に制御されており、超薄型製品の設計に役立ちます。-

インタフェース: SPI

シリアルペリフェラルインターフェイス。これは、非常に少数のピンを必要とする普遍的でシンプルな通信プロトコルです。多くの場合、通信には 3 ～ 4 本のワイヤ (データ、クロック、チップセレクト) しか必要とせず、メイン MCU への接続が大幅に簡素化され、貴重な I/O リソースが節約され、PCB レイアウトの複雑さとコストが削減されます。

ドライバーIC：GC9D01

これは画面の「頭脳」です。 GC9D01 は、小型 TFT ディスプレイ用に設計された高度に統合されたドライバー IC です。

コア機能: ディスプレイ RAM (GRAM) が組み込まれており、MCU から SPI コマンドとデータを受信し、画面上の各ピクセルを制御するために必要な電圧信号に変換する役割を果たします。

高度な機能: 通常、リッチカラーモード、省電力のための部分更新、柔軟なウィンドウアドレス設定などをサポートし、開発者に強力な表示制御機能を提供します。

表示タイプ：TFT

薄膜トランジスタ-。これは、各ピクセルが独自のトランジスタによって制御されるアクティブマトリックス LCD です。-このテクノロジーが提供するのは、より速い応答時間、より高いコントラスト、より鮮やかな色、動的な画像表示能力が向上し、カラーディスプレイの主流の技術となっています。

応用分野:

詳細な応用分野の分析-

この 0.71 インチ TFT カラースクリーンは、究極のコンパクトさ、高解像度、優れた表示性能を備えており、スペースは限られているものの、視覚的な体験が必要な多くの電子製品にとって理想的な選択肢です。

1.ウェアラブルデバイス

コアアプリケーション：スマートウォッチ、フィットネスバンド、スマートリング。

問題は解決しました: 時計ケースやデバイス本体の非常に限られたスペース内で 160x160 の高解像度を提供し、ピクセル化のない鮮明で鮮明なアイコン、テキスト、数字を保証します。全視野角により、ユーザーは手首を一目見るだけで、どの角度からでも時間、心拍数、消費カロリー、通知を簡単に読み取ることができます。-

アドバンテージ: GC9D01 ドライバ IC と組み合わせることで、スムーズなアニメーション遷移 (メニュー切り替え、データ更新など) が可能になり、低電力モードをサポートし、デバイスのバッテリ寿命を大幅に延長します。-

2.ポータブル医療および健康モニタリング機器

コアアプリケーション: 指先パルスオキシメーター、デジタル体温計、ポータブル ECG モニター、血糖値計。

問題は解決しました: 医療測定には絶対的な明瞭さと正確さが必要です。この画面の高いコントラストと色彩性能により、重要なデータ (SpO2 波形、心拍数値、赤色の高温警告など) を明確に表示できるため、誤読のリスクが軽減されます。その小型サイズとスリムなプロファイルにより、医療機器全体がより持ち運びやすく、人間工学に基づいたものになります。

アドバンテージ：SPIインターフェースはシンプルで信頼性が高く、さまざまな医療センサーのメイン制御チップとの接続が簡単で、高い安定性を提供します。

3.IoT とヒューマンマシンインタラクション端末-

コアアプリケーション：スマートホームコントロールパネル（温度/湿度コントローラー、スマートスイッチなど）、Bluetoothトラッカー、スマートセンサーのステータス表示ウィンドウ。

問題は解決しました: シンプルな IoT ノードに「目」を提供します。スマートフォンのアプリを開かずに、機器の状態（接続状況、室温、電池残量など）を直接確認したり、素早い操作を行うことができます。サイズが小さいため、あらゆるデバイスの狭いパネルに埋め込むことができます。

アドバンテージ: 消費電力が低いため、バッテリー駆動の IoT デバイスに最適であり、頻繁に充電することなく数週間、場合によっては数か月間継続して表示できます。{0}

4.産業用制御および計装

コアアプリケーション: ハンドヘルド産業用スキャナ、ポータブル測定器、マルチメータ、産業用制御機器の補助ステータス画面。

問題は解決しました: 産業環境では、機器は堅牢であり、直感的な情報表示を提供する必要があります。この画面はコンパクトで振動に強く、限られたシャーシ上に複数行のパラメータ、棒グラフ、または単純なステータスアイコンを表示できるため、エンジニアが問題を迅速に診断するのに役立ちます。

アドバンテージ: 通常、広い動作温度範囲を備えており (詳細はデータシートを参照)、過酷な産業環境に適応します。応答速度が速いため汚れがなくなり、急速に変化するデータの表示に適しています。

5.家庭用電化製品

コアアプリケーション: TWS イヤホン充電ケースのステータス画面、ミニドローンの FPV ディスプレイ、電子玩具、パワーバンクのレベル表示。

問題は解決しました：製品の技術的魅力とユーザーエクスペリエンスを向上させます。たとえば、イヤホン充電ケースの小さなウィンドウは、左右のイヤホンとケース自体の残量を正確に表示できます。これは、単純な LED インジケータよりもはるかに直観的で高級です。
